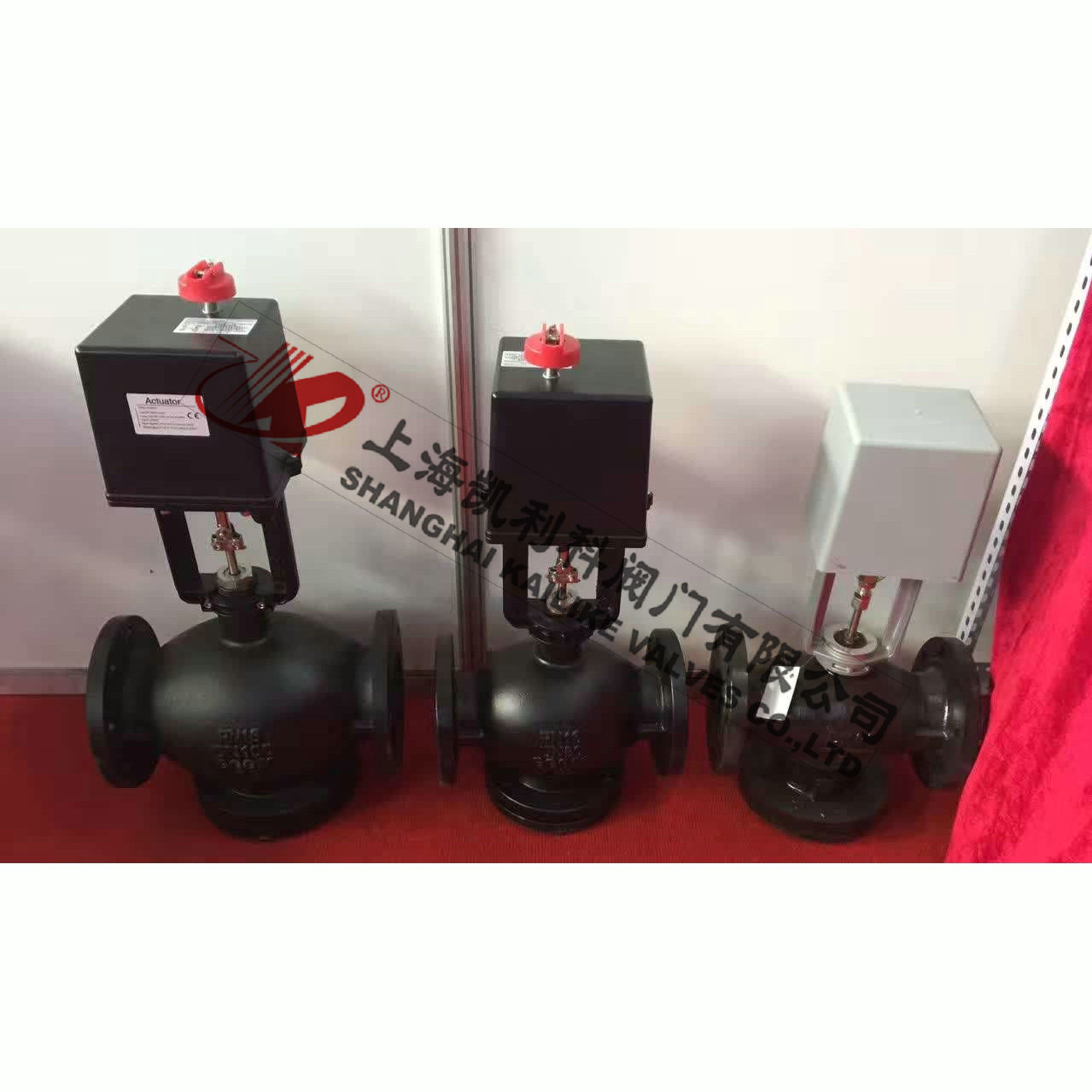

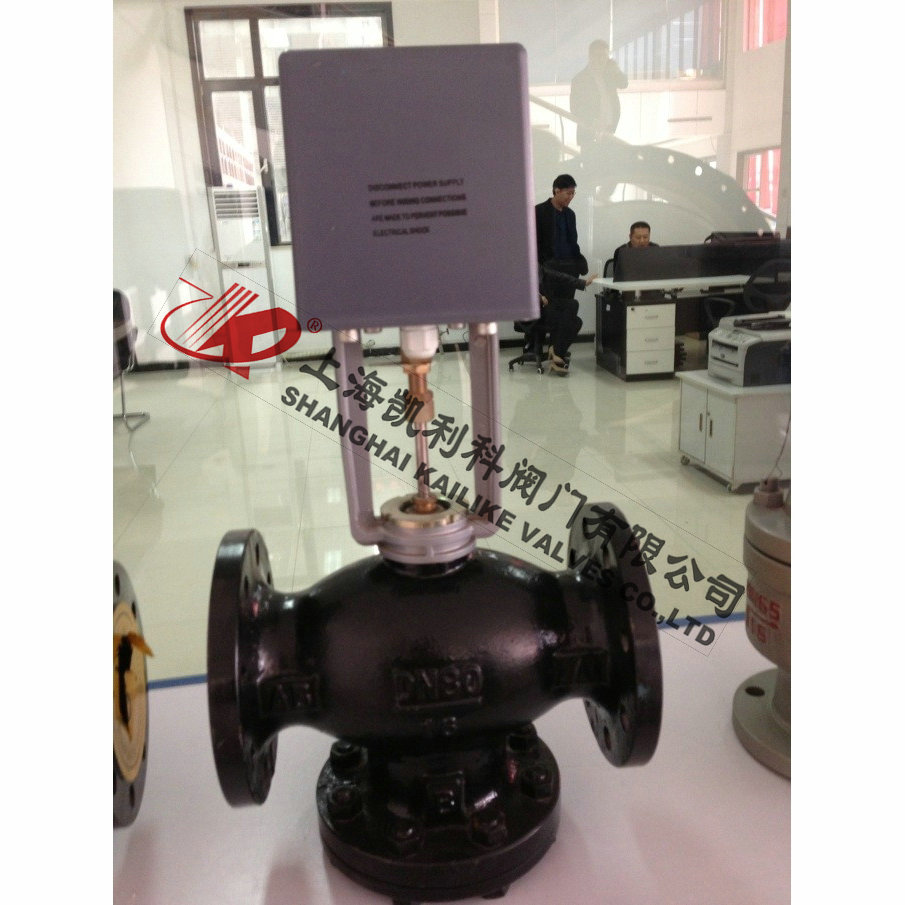

產品名稱：	電動三通閥	產品型號：	VB7300、VB3300
公稱通徑：	DN25～DN200	結構形式：	活塞式
公稱壓力：	1.6MPa～2.5MPa	連接方式：	法蘭、內螺紋
適用溫度：	-29ºC～+180ºC	驅動方式：	電動
閥體材質：	球墨鑄鐵、鑄鐵、鑄鋼、不銹鋼、黃銅	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油品、蒸汽、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

VB7300、VB3300電動三通閥配以電子驅動控制裝置后，能調節蒸汽或冷、熱水的流量，廣泛用于中央空調、采暖、水處理、工業加工行業等系統的流體控制。

性能特點

1、低交流電壓的同步可逆轉電機，具有磁滯離合保護功能；
2、采用小型行程開關限位；
3、阻燃ABS工程塑料外罩；
4、閥動位置指示器；
5、適合20mm以下的直行程調節閥；
6、無噪聲，輸出扭力大；
7、現場安裝方便。

執行器參數

型號	VA-7000	VA-7100	VA-7102
動作/控制	可逆，遞增控制		比例式控制正轉或逆轉
馬達種類型	帶磁離合器的雙向同步馬達
馬達壓	24VAC，50/60Hz，10VA	220V	24VAC，50/60Hz，10VA
力矩	2500牛頓
環境溫度	運作：1℃至+55℃ 儲存：-20℃至65℃
最大相對濕度	90%不結露
控制信號	24V/AC	220V/AC	DC O-10V或4-20mA
反饋信號	無		DC O-10V或4-20mA

VA-7000：浮點型，內置24V/AC雙向可逆馬達，接受開關型控制信號，提供遞增式控制；
VA-7100：浮點型，內置220V/AC雙向可逆馬達，接受開關型控制信號，提供遞增式控制；
VA-7102：智能型，能接受與反饋0-10V或4-20mA控制訊號，提供比例式控制。

零部件材料

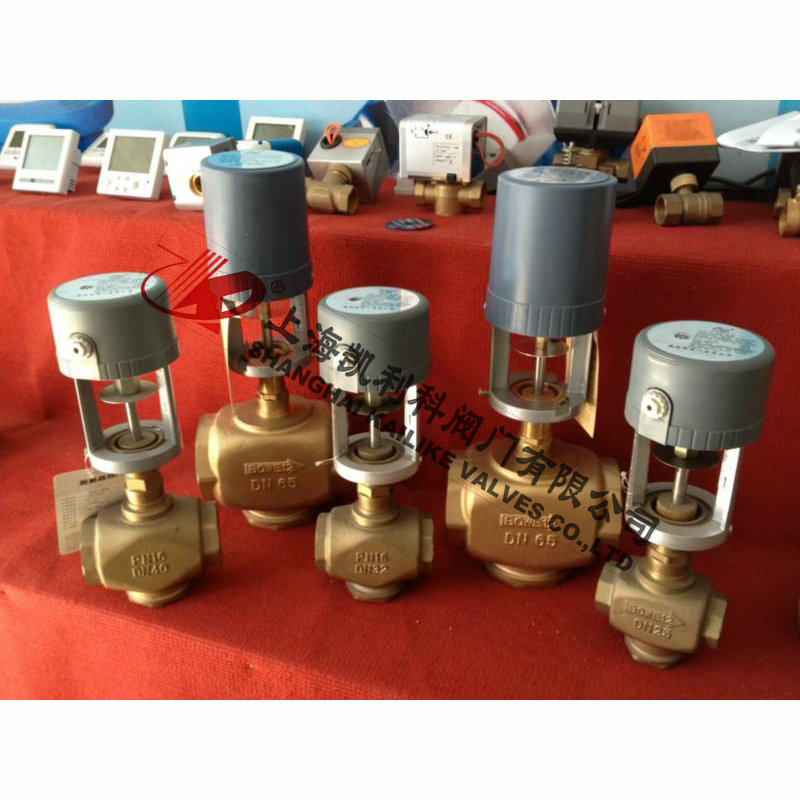

型號	VB3200	VB3300	VB7200	VB7300
閥體	黃銅	黃銅	球墨鑄鐵、鑄鋼	球墨鑄鐵、鑄鋼
閥桿	304不銹鋼	304不銹鋼	304不銹鋼	304不銹鋼
閥芯	黃銅	黃銅	304不銹鋼	304不銹鋼
閥瓣	黃銅、不銹鋼	黃銅、不銹鋼	黃銅、不銹鋼	黃銅、不銹鋼
密封材料	特種橡膠	特種橡膠	聚四氟乙烯、丁腈橡膠	聚四氟乙烯、丁腈橡膠
執行器支架	壓鑄鋁合金	壓鑄鋁合金	壓鑄鋁合金	壓鑄鋁合金
驅動器頭蓋	阻燃ABS工程塑料IP40	阻燃ABS工程塑料IP40	阻燃ABS工程塑料IP40	阻燃ABS工程塑料IP40

外形結構圖



主要外形尺寸

型號	口徑		形 式	A	B	C
VB3200-25	1"	DN25	二通	110	62	121
VB3200-32	1-1/4"	DN32		110	49	137
VB3200-40	1-1/2"	DN40		120	54	144
VB3200-50	2"	DN50		130	59	146
VB3200-65	2-1/2"	DN65		175	83	143
VB3300-25	1"	DN25	三通	110	81	121
VB3300-32	1-1/4"	DN32		110	84	137
VB3300-40	1-1/2"	DN40		120	85	144
VB3300-50	2"	DN50		135	96	146
VB3300-65	2-1/2"	DN65		175	102	143

外形結構圖



主要外形尺寸

型號	口徑	形 式	L mm	H mm	D mm	b mm	a mm	f mm	法蘭 孔數	重量 Kg	行程 mm
VB-7200	65	二通	290	148	185	20	145	18	4	23	45
VB-7200	80		310	185	200	20	160	18	8	31	45
VB-7200	100		350	206	220	20	180	18	8	39	45
VB-7200	125		400	227	250	22	210	18	8	66.5	45
VB-7200	150		480	272	285	22	240	22	8	87	45
VB-7200	200		533	279	340	30	295	22	12	90	45
VB-7300	65	三通	290	158	185	20	145	18	4	25	45
VB-7300	80		310	195	200	20	160	18	8	26	45
VB-7300	100		350	216	220	20	180	18	8	32	45
VB-7300	125		400	237	250	22	210	18	8	58	45
VB-7300	150		480	282	285	22	240	22	8	76	45
VB-7300	200		533	289	340	30	295	22	12	97	45

使用說明

夏季制冷：當溫度傳感器檢測到的室溫高于溫度控制器設定的溫度時，電動調節閥開啟，流量增大，反之，當溫度傳感器檢測到的室溫低于溫度控制器設定的溫度時，閥門關閉，流量減小。
冬季制熱：當溫度傳感器檢測到室內溫度低于溫度控制器設定的溫度時，電動調節閥開啟，流量增大，反之，當溫度傳感器檢測到的室內溫度高于溫度控制器設定的溫度時，閥門關閉，流量減小。圖中R觸頭組可與風機連鎖，當風機啟動時新風風門打開，溫度控制器電源被接通，整個系統受控;當切斷風機電源時，風機停轉，新風風門關閉。

聲明：【VB7300,VB3300電動三通閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的VB7300,VB3300電動三通閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
