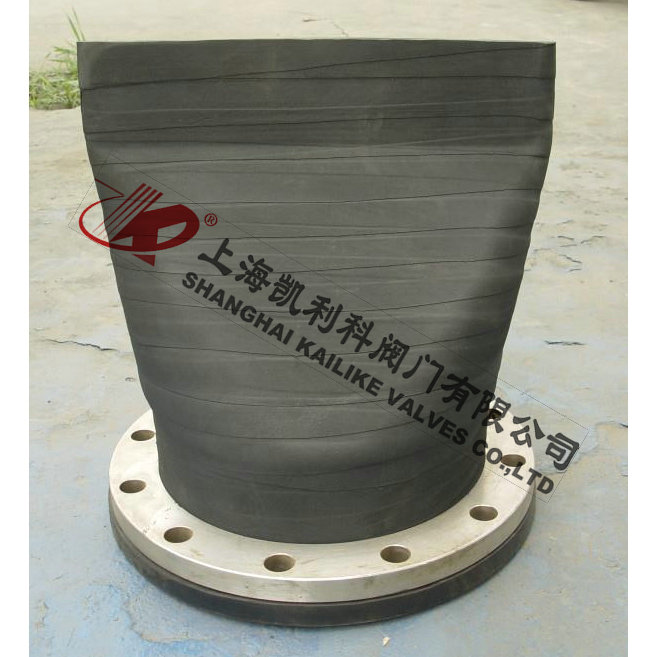

XH41X橡膠排污止回閥閥體及鴨嘴一體制作而成，并帶有襯墊金屬法蘭，可以與金屬法蘭自然連接，直接安裝于罐體，管道及圍堰上。安裝連接時，法蘭與連接法蘭尺寸相對應，法蘭與連接法蘭之間應視具體情況加防水膠，保證連接緊固后絕對密封，還要注意不能碰壞柔性止回閥的法蘭唇邊。
| 產品名稱： | 橡膠排污止回閥 | 產品型號： | XH41X |
| 公稱通徑： | DN100～DN2000 | 結構形式： | 鴨嘴式 |
| 公稱壓力： | 1.6MPa | 連接方式： | 法蘭、卡箍 |
| 適用溫度： | 0ºC～+80ºC | 驅動方式： | 介質推動 |
| 連接材質： | 球墨鑄鐵、鑄鋼、不銹鋼 | 標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、污水、海水、油 | 生產廠家： | 上海凱利科閥門有限公司 |
| 法蘭橡膠排污止回閥 | XH41X |

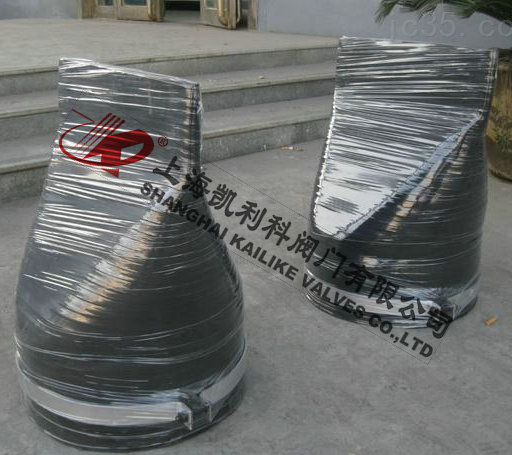

| 卡箍橡膠排污止回閥 | XH81X |

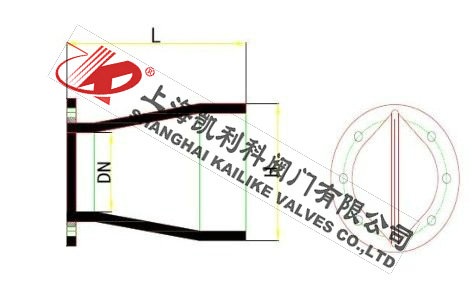

| 公稱通徑(DN) | 管子外徑(DW) | 長度(L) | 高度(H) | 套入深度(C) | |
| Dw | Do | ||||
| 100 | 108 | 108 | 158 | 100 | 40 |
| 114 | 114 | ||||
| 150 | 159 | 159 | 270 | 200 | 50 |
| 168 | 168 | ||||
| 200 | 219 | 219 | 320 | 255 | 50 |
| 250 | 273 | 273 | 360 | 265 | 75 |
| 300 | 325 | 325 | 450 | 325 | 115 |
| 350 | 377 | 377 | 560 | 425 | 115 |
| 400 | 426 | 426 | 650 | 525 | 135 |
| 450 | 480 | 480 | 750 | 625 | 150 |
| 500 | 530 | 530 | 850 | 725 | 200 |
| 600 | 630 | 630 | 950 | 825 | 200 |
| 700 | 720 | 720 | 1060 | 925 | 200 |
| 800 | 820 | 820 | 1200 | 1080 | 250 |
| 900 | 920 | 920 | 1260 | 1250 | 250 |
| 1000 | 1020 | 1020 | 1450 | 1400 | 250 |
| 1200 | 1220 | 1220 | 1620 | 1550 | 250 |
| 1400 | 1420 | 1428 | 1720 | 1725 | 300 |
| 1600 | 1620 | 1628 | 2010 | 1950 | 350 |
| 1800 | 1820 | 1828 | 2280 | 2320 | 400 |
| 2000 | 2020 | 2030 | 2600 | 2650 | 450 |
聲明：【XH41X橡膠排污止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的XH41X橡膠排污止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
