GQ47H軌道球閥適用于石油化工、液化石油氣儲存、煉油廠、天然氣、壓縮機系統、油氣輸送管線、輕工、紡織等行業。（GQ47H、GQ347H、GQ647H、GQ947H）
| 產品名稱： | 軌道球閥 | 產品型號： | GQ47H、GQ347H、GQ647H、GQ947H |
| 公稱通徑： | DN25～DN500 | 結構形式： | 球形 |
| 公稱壓力： | 1.6Mpa～32.0Mpa | 連接方式： | 法蘭 |
| 適用溫度： | ≤550ºC | 驅動方式： | 手動、電動、氣動 |
| 閥體材質： | 鑄鋼、碳鋼、鍛鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、天然氣、液體、氣體等 | 生產廠家： | 上海凱利科閥門有限公司 |
| 設計依據 | GB | API |
| 結構長度 |
JB/T 7745 GB/T 12221 |
ANSI B16.10 |
| 連接法蘭 |
GB/T 9113 JB/79 HG20592 |
ANSI B16.5 |
| 對焊端 | GB/T 12224 |
MSS SP44 ANSI B16.25 |
| 試驗和檢驗 | JB/T 9092 | API 598 |
| 壓力等級 | 試驗壓力 | 適用環境 | |
| 殼體試驗 | 密封試驗 | ||
| 1.6 | 2.4 | 1.76 | 易燃、易爆、易揮發、易聚合及劇毒場合 |
| 2.5 | 3.75 | 2.75 | |
| 4.0 | 6.0 | 4.4 | |
| 6.4 | 9.6 | 7.04 | |
| class 150 | 2.94 | 2.2 | |
| class 300 | 7.5 | 5.5 | |
| class 600 | 15.0 | 11.0 | |
| 適用溫度 | -196℃~≤550℃ | ||
| 適用介質 | 水、油、天然氣用各種軟性介質與懸浮液 | ||
| 驅動方式 | 手動、氣動、電動 | ||
| 型號 | GQ47H-16C | GQ47H-25C | |
| 工作壓力（MPa） | 1.6 | 2.5 | |
| 工作溫度（℃） | -190～550 | ||
| 適用介質 | 水、蒸汽、油品 | ||
| 材料 | 閥體、閥蓋 | WCB | |
| 閥桿 | 2Cr13 | ||
| 球體 | WCB＋HCr/STL | ||
| 閥座 | 25 | ||
| 填料 | 柔性石墨 | ||

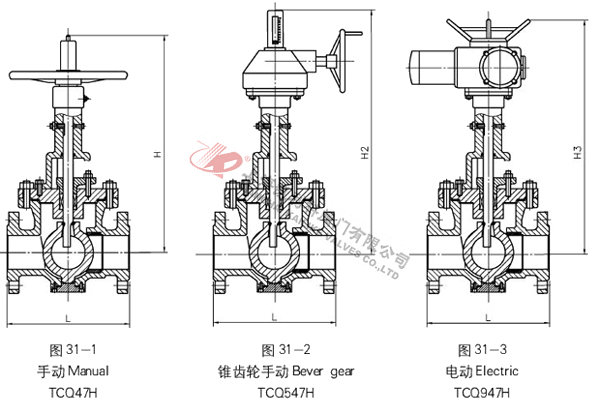

| 壓力級 | 主要尺寸 | 公稱通徑 | |||||||||||||||
| 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | ||
| PN1.6MPa | L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 |
| H | 240 | 260 | 307 | 360 | 410 | 483 | 512 | 543 | 581 | 617 | 672 | 723 | 758 | 791 | 828 | 870 | |
| Kg | 9.6 | 16 | 19 | 28 | 30 | 41 | 55 | 78 | 115 | 215 | 270 | 385 | 502 | 876 | 980 | 1240 | |
| PN2.5MPa | L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 |
| H | 260 | 280 | 320 | 360 | 430 | 490 | 525 | 567 | 604 | 642 | 695 | 742 | 781 | 815 | 864 | 905 | |
| Kg | 9.5 | 16 | 19 | 28 | 30 | 45 | 59 | 82 | 121 | 230 | 289 | 402 | 540 | 913 | 1120 | 1280 | |
| PN4.0MPa | L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 |
| H | 260 | 280 | 320 | 360 | 436 | 492 | 527 | 607 | 649 | 701 | 750 | 750 | 790 | 832 | 875 | 910 | |
| Kg | 10 | 17 | 20 | 25 | 32 | 45 | 59 | 82 | 115 | 230 | 295 | 402 | 540 | 913 | 1124 | 1348 | |
| PN6.4MPa | L | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 | 1100 | 1200 | 1250 |
| H | 280 | 320 | 329 | 365 | 450 | 509 | 541 | 663 | 725 | 781 | 790 | 806 | 821 | 858 | - | - | |
| Kg | 10 | 17 | 20 | 25 | 32 | 52 | 68 | 106 | 168 | 281 | 355 | 498 | 689 | 1134 | - | - | |
| 150Lb | L | 127 | 140 | 165 | 178 | 190 | 203 | 229 | 356 | 394 | 457 | 533 | 610 | 686 | 762 | 864 | 914 |
| 300Lb | L | 165 | 178 | 190 | 216 | 241 | 283 | 305 | 381 | 403 | 502 | 568 | 648 | 762 | 838 | 914 | 991 |
| 600Lb | L | 216 | 229 | 241 | 292 | 330 | 356 | 432 | 508 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 |
聲明：【GQ47H軌道球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的GQ47H軌道球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
